貼片電阻上面的印字絕大部分標識其阻值大小，貼片電阻的阻值通常以數字形式直接標注在電阻的表面，所以讀電阻的阻值直接看電阻表面的數字即可。那么今天超翔小編來講講貼片電阻數字標注法，希望對新入行的電子元器件采購有所幫助！
常規3位數字標注法表示電阻阻值
貼片電阻3 位數字標注法：
由三個數字組成。前面兩位是有效數字，第三位數表示科學計數法中10的冪指數，基本單位是Ω，即：XXY=XX*。例如103，1和0是有效數字直接寫下來即可，3表示10 的幾次冪，即10的3次方，如圖所示。所以103表示的阻值就是10×Ω=10×1000Ω=10000Ω=10kΩ。
常規3位數標注法表示電阻阻值多用于E-24 系列。精度為±5%(J),±2%(G)，部分廠家也用于±1%(F)。舉例如表：
常規 3 位數標注法表示電阻阻值實例：
實際標注 | 算法 | 實際值 |
100 | 100=10*100=10*1=10 | 10Ω |
181 | 181=18*101=18*10=180 | 180Ω |
272 | 272=27*102=27*100=2.7K | 2.7KΩ |
333 | 333=33*103=33*1000=33K | 33KΩ |
434 | 434=43*104=43*10000=430K | 430KΩ |
565 | 565=56*105=56*100000=5.6M | 5.6MΩ |
貼片電阻4 位數字標注法：

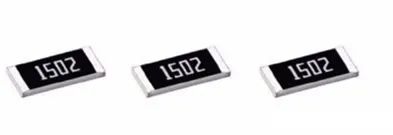

由四個數字組成，一般電阻的誤差±1％。前面三位是有效數字，第四位表示科學計數法中10的冪指數。例如1502，150是有效數字， 2表示10的二次方，如圖所示?；締挝皇铅?，即：XXXY=XXX*，所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ。
常規4位數字標注法多用于E-24,E-96 系列，精度為±1%(F),±0.5%(D)。舉例如表所示。
常規4位數標注法表示電阻阻值實例：
實際標注 | 算法 | 實際值 |
0100 | 0100=10*100=10*1=10 | 10Ω |
1000 | 1000=100*100=100*1=100 | 100Ω |
1821 | 1821=182*101=182*10=1.82k | 1.82kΩ |
2702 | 2702=270*102=270*100=27k | 27kΩ |
3323 | 3323=332*103=332*1000=332k | 332kΩ |
4304 | 4304=430*104=430*10000=4.3M | 4.3MΩ |
2005 | 2005=200*105=200*100000=20M | 20MΩ |
貼片電阻字母表示小數點位置：
R表示小數點位置的方法是由數字和字母組成，例如5R6、R16等。這里只需要把R換成小數點即可，例如：5R6=5.6Ω、R16=0.16Ω。
R表示小數點位置的方法表示電阻阻值
"R"是表示電阻，“Ω”是表示電阻的單位——“歐姆”，在物理概念里面，我們不會也不能把兩者混用。但是在工業生產中，由于使用希臘字母不是很方便，所以經常采用R代替“Ω”作為單位。
① R表示小數點位置的方法表示電阻阻值實例：
實際標注 | 算法 | 實際值 |
10R | 10R=10.0 | 10? |
1R2 | 1R2=1.2 | 1.2? |
R01 | R01=0.01 | 0.01? |
R12 | R12=0.12 | 0.12? |
100R | 100R=100.0 | 100? |
12R1 | 12R1=12.1 | 12.1? |
4R70 | 4R70=4.70 | 4.70? |
R051 | R051=0.051 | 0.051? |
R750 | R750=0.750 | 0.750? |
字母M、k、R、m都可以用來表示小數點。單位為m?時，m表示小數點位置。m表示小數點位置的方法表示電阻阻值實例如表格所示。
② m表示小數點位置的方法表示電阻阻值實例：
實際標注 | 算法 | 實際值 |
36m | 36m=36m? | 36m? |
5m1 | 5m1=5.1m? | 5.1m? |
100m | 100m=100m? | 100m? |
47m0 | 47m0=47.0m? | 47.0m? |
5m10 | 5m10=5.10m? | 5.10m? |
同樣，如果單位是MΩ，kΩ，則M、k表示小數點位置。不過這種情況比較少，一般MΩ，kΩ數量級的電阻采用3位數字或者4位數字來表示。
